Out of the Box



De Box zit dicht
Een probleem doet zich voor in de box, daar kun je ook een oplossing vinden. Deze oplossing is een reparatie van wat al in de box zat, het probleem is gerepareerd maar de reparatie voegt niets toe.

De Box gaat steeds verder open.
Interessant is het om te kijken waardoor een probleem ontstaat, de box komt op een kier.
Nog interessanter is het om te kijken of andere factoren ook kunnen bijdragen tot een oplossing die ruimer is dan de box, de box staat helemaal open.
Een mooie ervaring is het, als een nieuwe oplossing wordt gevonden tot ieders tevredenheid, de box kan bij het oud papier, hij is te klein geworden.

Deze benadering is een noodzaak als veranderingen nodig zijn.

In deze rubriek kun je de komende tijd lezen van een aantal van mijn recente projecten waar dat goed gelukt is.

Nieuwe kans voor Oud Hout

Van mijn bouwprojecten kan vrijwel al het materiaal op hetzelfde niveau opnieuw worden ingezet. Dat kan over 100 jaar zijn, dan ben ik ergens anders.
Ik laat nu zien dat je met gebruikt en zelfs afgeschreven materiaal prima dingen kunt maken. Ik ben daar zelf enthousiast over ik merk dat anderen daar nog enthousiaster op reageren.
Hieronder een aantal plaatjes met omschrijving.

Brug van afgeschreven draglineschotten met gebruikte lavastenen en gebakken klinker

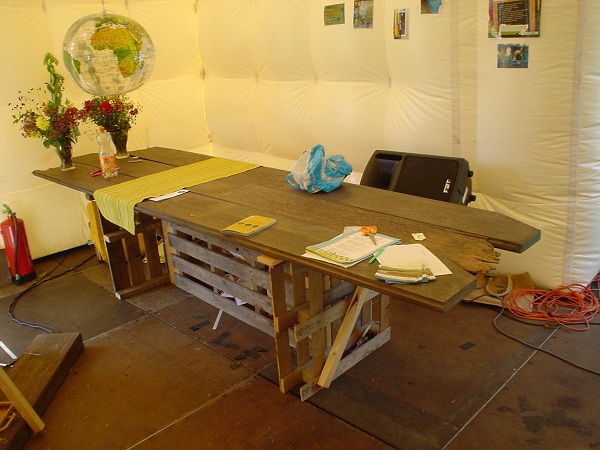

Uitneembare tafel van gebruikte beschoeiing

Tuinhuis van  draglineschotten, de lengte van de balken bepaald voor een deel de vorm

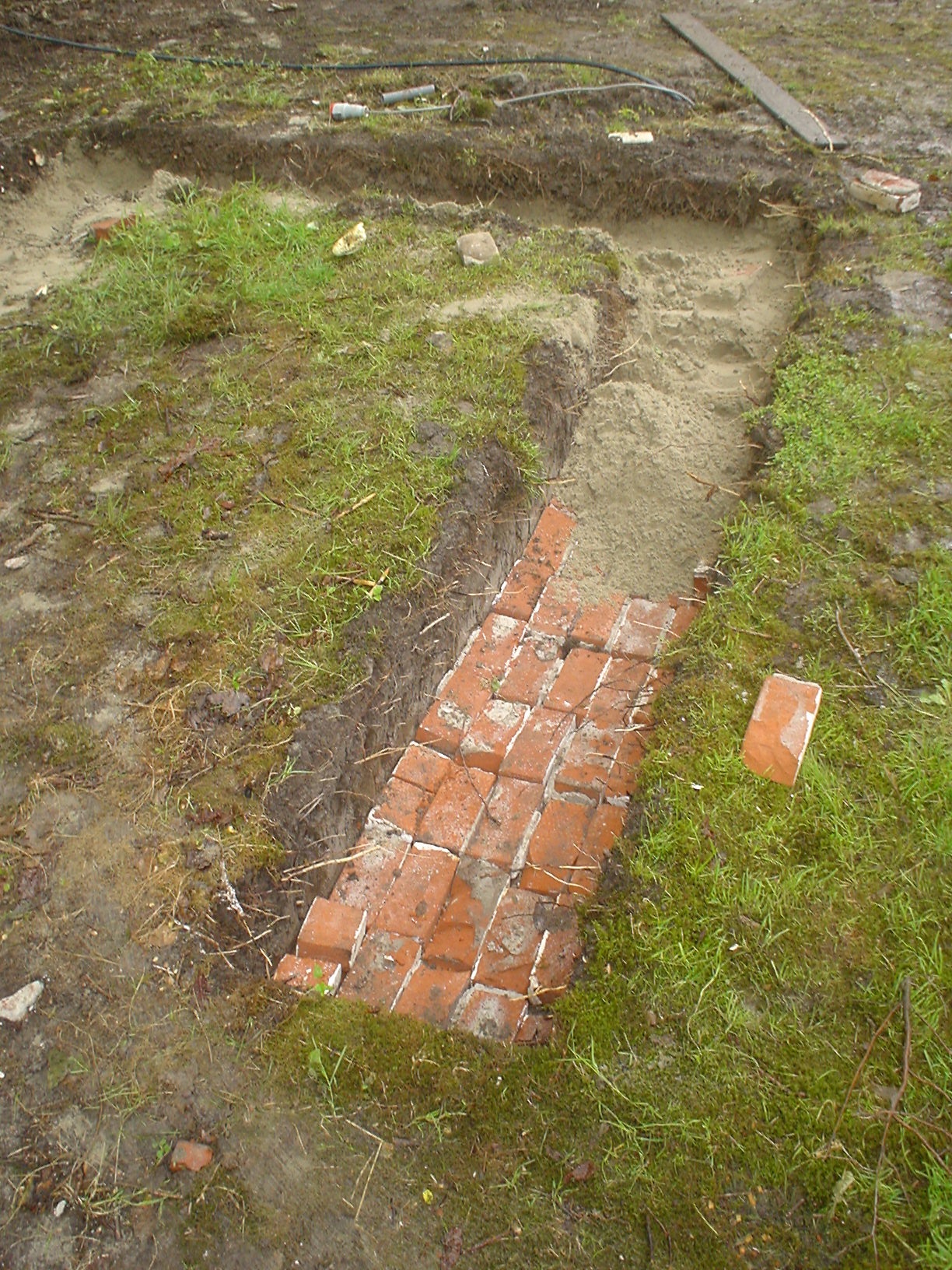

Voor een sleuffundering: in plaats van een betonnen werkvloer, gebruikte bakstenen




Ondertussen zitten de deuren er in, dit is de 4e keer dat ze gebruikt worden.
Kozijn en gevel van 30 jaar oude beschoeiingsdelen, gaat nooit weer af en kan 'eindeloos' weer ingezet worden.



2 deuren (verschillende hoogte) in een  nieuw kozijn van 30 jaar oud beschoeiingshout. De deuren staan vertikaal, het kozijn van planken scheef, vanwege de afwatering. ;-)


Groendak in wording. gebruikte lavastenen houden van alles vast, wordt vanzelf interessant, niks aan doen!

Gevel van gebruikte straatstenen met instelbaar lijnen patroon.


De betontegels met de knellatten amorf in de montage stand














Knellatten 'gemagnetiseerd' in de 'Plons' stand. (het kozijn links veroorzaakt de plons)


Amorf van afstand


Plons van afstand

Tuinhuis is klaar!, hieronder een paar  plaatjes.

Tuinhuis Voorkant
Tuinhuis voorkant, dak is een hypparschaal, de groene deuren zijn 4e hands!
De grijze deuren zijn niet even hoog.



Gevel van.... grindtegels 40*60, de latten houden de tegels geklemd en zijn  'gericht'




Groen dak in wording, gebruikte lavastenen, wordt vanzelf groen, niks aan doen



Tuinmeubilair alles van oud hout, garantie 150 jaar:-), rechts boven de regenwatertoren

De Nieuwe Aanpak of 'Eindeloos' veranderbaar bouwen

Gebouwen gebruiken 50% van de Nederlandse energie en produceren 50% van de Nederlandse CO2 uitstoot. Gebouwen die na 25 jaar gesloopt worden? dat is niet meer houdbaar.
Op een forum noemde ik dat soort gebouwen een "niet strafbaar milieudelict"
ABC2C heeft met gebruikmaking van al het moois op www.schonewoning.nl een bouwbenadering uitgewerkt. Gebouwen kunnen 'eindeloos' veranderd worden. Bij sloop geen puinhoop, maar het zal een materiaalmijn zijn. Ik noem het De Nieuwe Aanpak.
Uitgangspunt is een basisblok met tientallen goede eigenschappen. Elk bouwwerk dat hiemee gestapeld en geschakeld wordt, erft de eigenschappen van het basisblok. Gebouwen kunnen 'geruisloos' aangepast worden aan de doorlopend veranderende  omstandigheden.

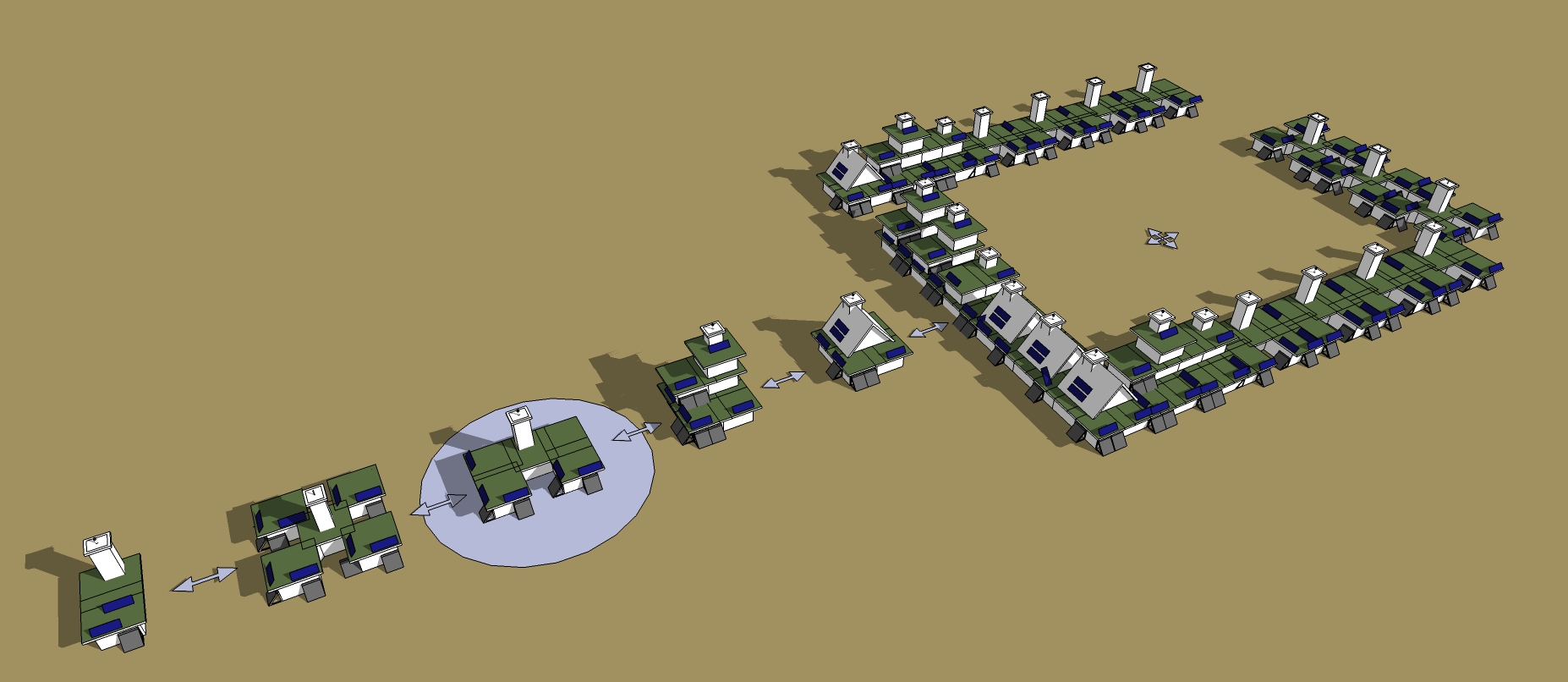

Linksonder een basisblok met het hele zonne-energieverhhaal, naar rechts zie je: 4 studentenstudio's, twee kleine huishoudens, huishouden met meerdere eenheden, gezinshuis. Dit alles kan geschakeld en gestapeld worden, groter en kleiner tot een cluster, dat zie je helemaal rechts. Je ziet dat per basisblok al de zonnevoorzieningen aanwezig zijn.

Een deel van de bouwkundige uitwerking van het gebouw in de cirkel zie je hieronder.

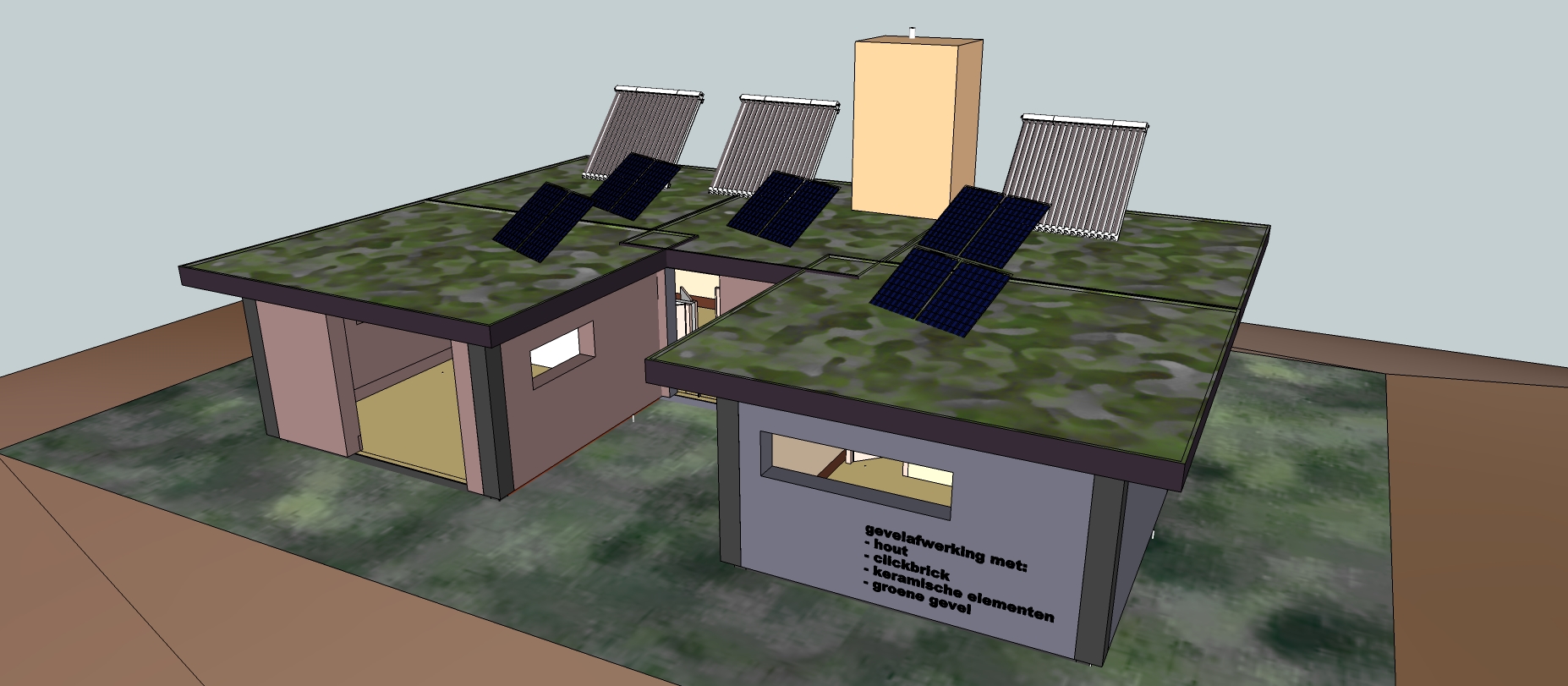

Je ziet een silo voor pellets voor twee jaar genoeg warmte en warmwater, zonnecollectoren voor warmwater en CV ondersteuning en voldoende zonnestroom panelen om stroom over te houden.
Alles, inclusief fundering,  is demontabel, veranderbaar en herbruikbaar op hetzelfde niveau.
Als je meer hierover wilt zien dan kan dat!

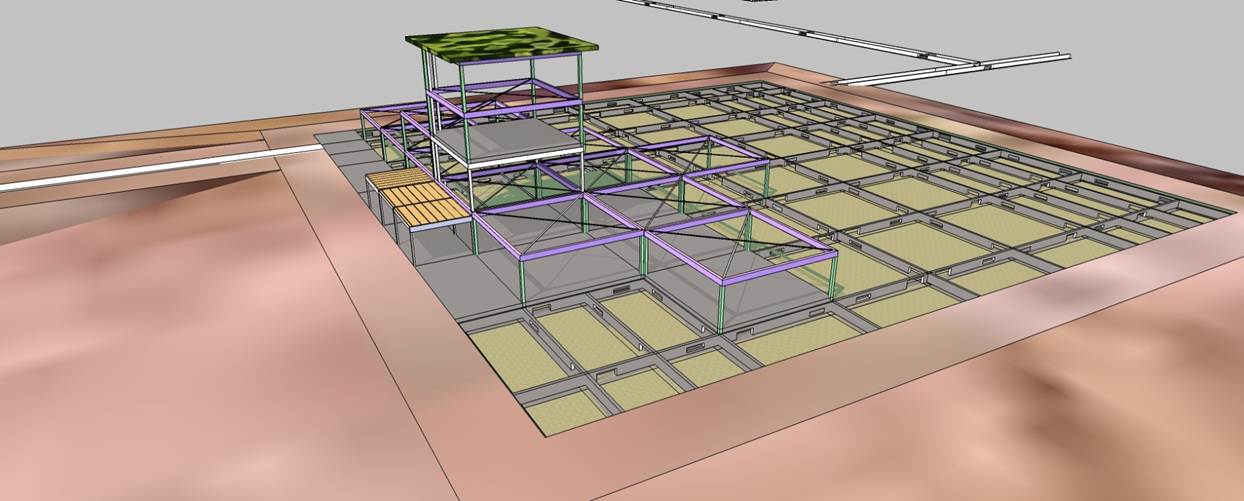

Tot slot nog een plaatje van een bouwwerk met een grotere afmeting.
Ook deze afmeting is probleemloos veranderbaar, groter en kleiner.

Leergang Brede Duurzaamheid voor Wonen & Bouwen


Uitnodiging voor januari 2014 kun je hier bekijken


Uittreksel van donderdagavond 17 oktober 2013
Uittreksel van donderdagavond 24 oktober 2013
Uittreksel van donderdagavond 31 oktober 2013

Gestart voor een combinatiegroep Bouwkunde van de Hanzehogeschool- AlfaCollege.
De leergang werkt toe naar een oplossing voor Wonen & Bouwen als opstap voor verder ontwikkeling.
Uittreksel 1e college:  Inleiding - Basisbegrippen- Energie is Hier te vinden

Uittreksel 2e College: Materialen en Vormgeving is Hier te vinden

Uittreksel 3e College: t.m. Binnenklimaat is Hier te vinden

Demontabele Studio

Probleemstelling:
  1. Geluidwerende opnameruimte  (liveroom);
  2. In een bestaand gebouw;
  3. Periode 5 jaar demontabel;
  4. Bewoonde omgeving;
  5. Beperkt budget.
Ik geef een uitleg aan de hand van afbeeldingen van voorbereiding en uitvoering.

  Eisen aan de wanden:
  • Veel massa vanwege isolatie lage tonen
  • Hanteerbaar en demontabel in een bestaand gebouw
  • Beperkt budget

Ontwerp en Voorbereiding

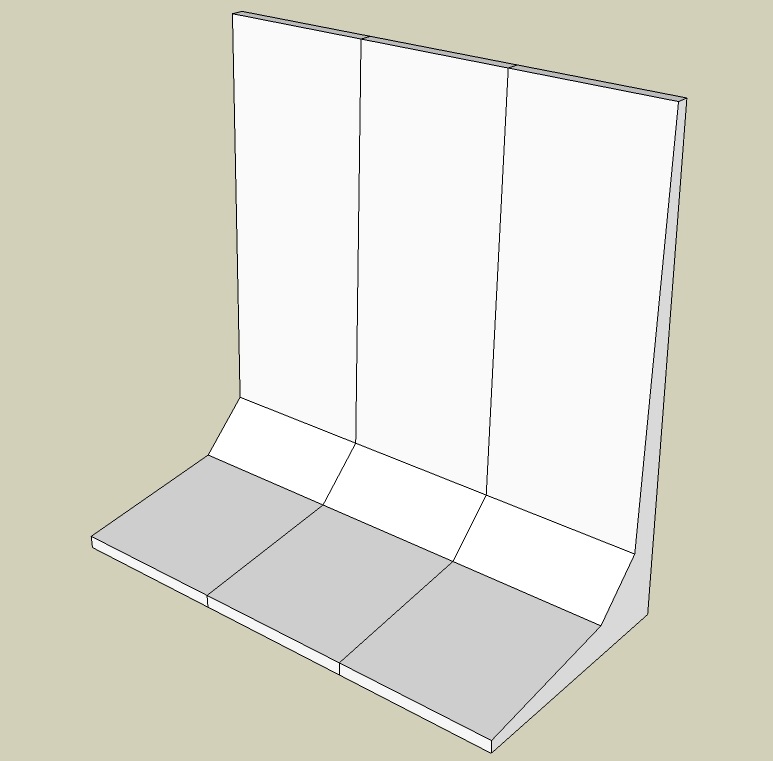

De elementen op de afbeelding zijn keerwanden voor het opslaan van grond. Materiaal is gewapend beton.  Een element is 1 meter breed en drie meter hoog en weegt plm. 2000 kg







Out of the box wordt een grondkering een voordelige geluidwerende wand:
Deze wanden 90 graden draaien geven stapelbare demontabele stabiele hoeken.


Met standaardelementen wordt de bestaande ruimte ingedeeld, het dak bestaat uit standaard beton kanaalplaatvloeren. Een element is 60 cm breed en 6 meter lang en weegt plm. 2000 kg
De naden worden niet met beton gevuld maar afgedekt met zandzakken (zandslurven)





Ontwerp afgestemd op montage logistiek, hanteerbaarheid en uitvoerbaarheid (vloer kan diagonaal met heftruck geplaatst worden.


















Voor een veilige montage gaat het ontwerp t.e.m. het berekenen van de hijsgaten (zwaartepunt) en de manier van hijsen en de logistiek voor het lossen (omgekeerd aan montage)


Van ontwerp naar uitvoering




Drie keerwanden zijn 'gekeerd' en gestapeld tot een stabiele hoek.







Montage van de vloeren, dit gaat met een elektrische vorkheftruc, vanwege het ontbreken van uitlaatgassen. Montagetijd is 3 dagen. De resterende openingen worden dichtgezet met betonnen soundblox. De wanden krijgen een akoestische afwerking.









Links het plaatsen van een vloerelement, rechts een bovenaanzicht dak.

Gevelrenovatie hoogbouw

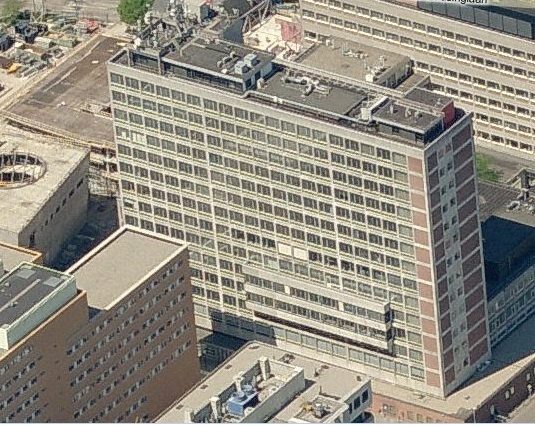

Het gaat over een hoogbouw van 67 meter hoog met bouwjaar omstreeks 1970.

















Het oorspronkelijke project was het vervangen van het dubbelglas, dit vanwege lekke ramen en tochtklachten.

Out of the Box benadering
Binnen de aanwezige budgetten is dit project gepromoveerd tot een nieuwe gevel met een nieuwe flexibele indeling (van binnenuit) met als resultaat:

  • saneren van de defecte buitenzonwering
  • nieuwe effectieve zonwering in het dubbelglas
  • opheffen van de klachten
  • betere warmteisolatie
  • glasoppervlak in overeenstemming met het gebruik
  • glas en dichte panelen uitwisselbaar (onderhoud)
  • flexibiliteit als het ruimtegebruik verandert
  • tevreden opdachtgever

Niewe kozijnen in 6 vakken









Nieuwe kozijnen in 6 vakken             Panelen en ramen zijn uitwisselbaar






De zonwering zit in het isolatieglas, ideaal aan de buiten- en aan de binnenzijde.
De bediening gaat met het koordje.

Verwarming op 100% zonnenergie

Een belangrijke pijler van C2C is: gebruik inkomende zonne-energie. Er is in principe geen energieprobleem!
Wij worden in onze gebouwen al vele tientallen jaren omringd door elektrische aansluitpunten en gasaansluitingen. Bij de energiedragers gas en elektriciteit hoort een complexe onder- en bovengrondse infrastructuur waar we als consument niet bij stil staan. Ook staan we nauwelijks stil bij het feit dat we als consument deze infrastructuur betalen, kijk maar op je jaarlijkse energieafrekening.
Energie oplossingen worden aangedragen binnen het kader gas en elektriciteit. Bijvoorbeeld het verstoken van biomassa in een elektriciteitscentrale om de elektriciteit groener te maken, het vergisten van biomassa tot biogas om het gas groener te maken.

Out of the Box geeft een andere oplossing voor het CO2 probleem (en dus ook het gebruik van fossiele brandstof) die de burger ook nog geld oplevert:
Verwarming en warm water d.m.v.  (C2C) biomassa in combinatie met heatpipes (zonnecollectoren die warm water produceren) en een voorraadbuffer.
Dit alles bij je thuis!!
                                   RESULTAAT:

  • 88% minder CO2 uitstoot voor verwarmen en warmwater
  • 75% besparing voor jou als consument op kosten voor energie
Dus: breng droge biomassa naar de huishoudens en niet naar de centrales! (vanwege rendement van de centrale en transportverlies is dit meteen al 70% winst)

Andere voordelen:

  • Wel bezorgkosten van de biomassa (pellets), maar geen kostbare infrastructuur ;
  • Probleemloze opslag (lees buffering);
  • Geen direct brandbare brandstof (veiligheid);
  • Decentrale opwekking (per huishouden) is meer stabiel dan centrale opwekking;
  • Droge biomassa is lokaal te produceren en te verwerken (lokale werkgelegenheid);
  • Geschikt voor hoge- en lage temperatuur verwarmingssystemen.
Nadelen:
  • Meer onderhoud voor het verwarmingssysteem ;
  • Het bezet een aantal m2 vloeroppervlak voor apparatuur en droge opslag.
Ter overweging voor de Energiedistributeurs:
Gasdistributie en levering blijft,
Elektriciteitsdistributie en levering blijft,
Er komt een energiedistributie en levering bij: droge biomassa
. Op bovenstaande bevindingen zou ik graag op deze site reactie willen ontvangen op het gastenboek, e-mail en telefoon is natuurlijk ook o.k.

Elektriciteit.
Twee belangrijke eigenschappen van elektriciteit:
  • Elektriciteit is de energie soort met de hoogste kwaliteit, je kunt er echt alles mee. Het is duur, zowel voor je knip als voor het milieu, als je daarmee 'laagwaardige' warmte maakt. Dat kan ook met hout bijvoorbeeld.  Je CD speler loopt echter niet op hout.
  • Vanaf de elektriciteitscentrale tot aan je wandcontactdoos gaat inclusief vervoer plm. 70% van de oorsponkelijke energie verloren.
Wat nog overwegend gebeurt in huishoudens is dat met elektriciteit warm water wordt gemaakt voor vaatwasser en wasmachine, soms wordt ook elektrisch bijverwarmd, allemaal mogelijk maar energetisch niet handig.
Als je :
  • Warmwater maakt met biomassa voor hotfill vaat- en wasmachine;
  • Voor verlichting  LED lampen toepast;
  • De verlichting aanpast naar het gebruik;
  • Bewegingsmelders toepast;
  • Standby verbruik minimaliseert;
  • CV pomp een HR gelijkstroommotor is;
  • Good housekeeping toepast;
Dan kun je het elektriciteitsverbruik met 50% verminderen.
Met 12 m2 PV zonnepaneel kun je nu je jaarlijkse stroom opwekken als je dus elegant omgaat met het elektriciteits gebruik. Dat kost plm € 5000 dat is nu al interessant.

Stamtafel

De tafel is bedoeld voor afdelingsvergaderingen, lunchplek, tijdschriften.



De afmetingen zijn afgestemd op de afdeling,  het onderstel van herbruikbaar koperen installatiebuis, bochten en T- stukken.
Behalve het dragen van het blad  komt ook de stabiliteit uit het onderstel dus niet uit de verbinding onderstel-blad




Het tafelblad is gemaakt van oude labtafel bovenbladen.

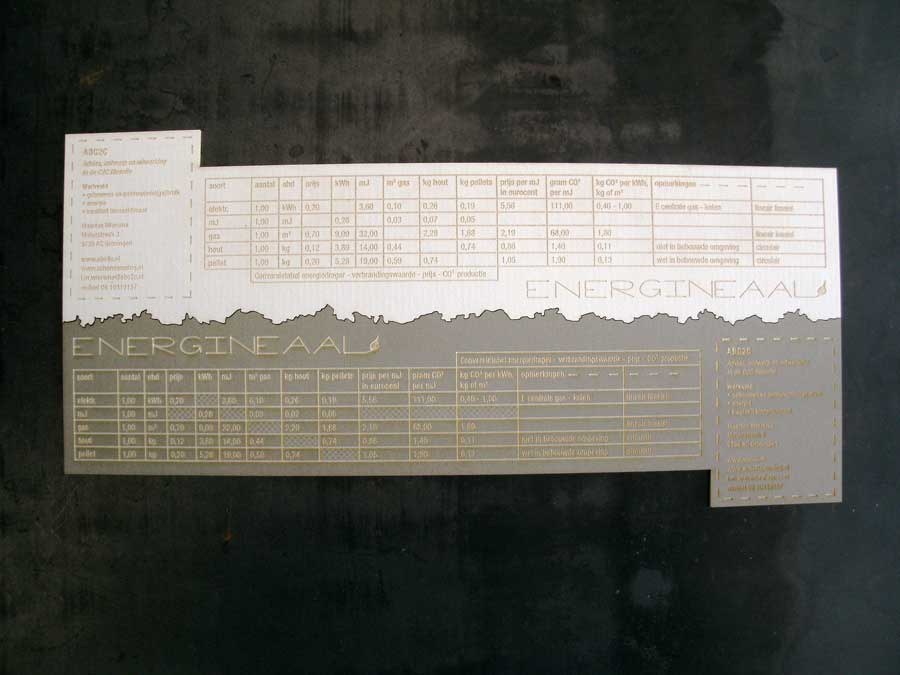

Energiniaal

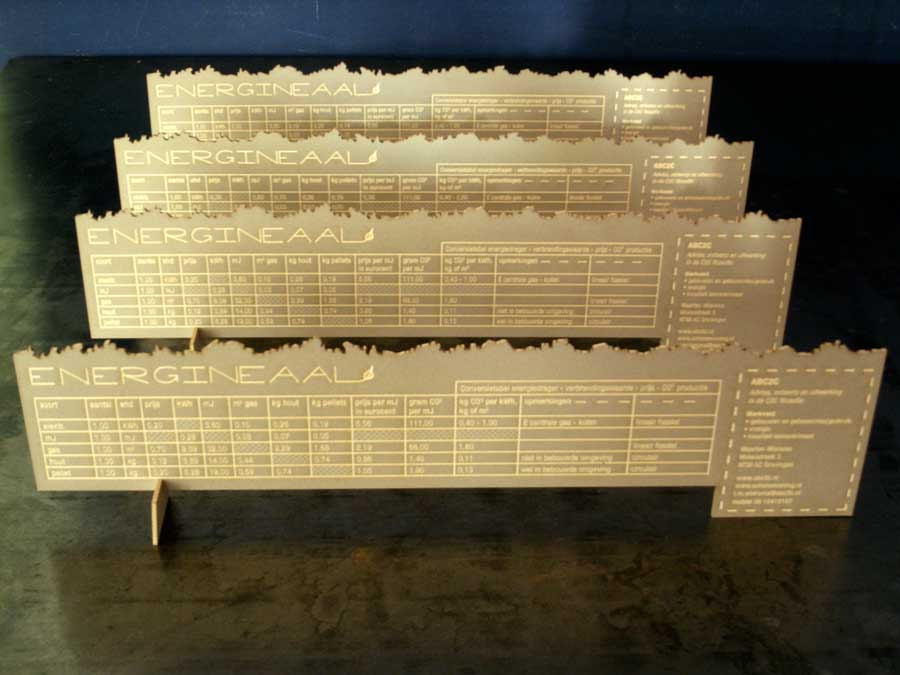

Voor het omrekenen van energiedragers, kosten, CO2 productie, verbrandingswaarde e.d. heb ik de Energiniaal samengesteld.
Je kunt persoonlijke- of bedrijfsgegevens opnemen, als waardevol (relatie)geschenk.
Materiaal is karton, tekst en vorm zijn gemaakt met een laser. Ontwerp en productie zie www.ireeel.nl

















Benadering C2C Woningen

De energie deskundige David Mackay stelt: Als iedereen een beetje doet gebeurt er ook maar een beetje. De huidige duurzame woningtypen zijn allemaal gebaseerd op het gebruik van fossiele brandstoffen. Met dit uitgangspunt kun je alleen maar efficiënt omgaan met energie. Deze efficiëntie heeft al lang de betaalbaarheids grens overschreden.
Klink hard, maar bovenstaande bouwbenadering raakt aan een "nep-groene" economie


Trouw publiceert bovenstaande kop naar aanleiding van een publicatie "Naar de kern van de bio-economie' van het toonaangevende Rathenau Instituut.
De benadering van ABC2C voor woningen is een ver doorgevoerde C2C bouwwijze en het niet gebruiken van fossiele energie. Dat lukt voor verwarmen en warmwater, de grootste verbruiker. De bouwbenadering van ABC2C komt het dichtst  bij die van een echte bio-economie.
Dit is nu actueler dan ooit, mede aanleiding van deze actualiteit is het trieste nucleaire drama in Japan.

Herinrichten Molenerf

Op de Nieuws pagina kun je lezen over de herinrichting van het molenerf.

Ingredienten met een hoog C2C gehalte zijn:
  • Nieuwe verharding met gebruikte gebakken klinkers;
  • Accenten aanbrengen in de bestrating;
  • Verlichting molenerf met LED;
  • Meubilair van hergebruikt uitkomend materiaal van de molen.
  • Afvoer regenwater
Blijf op de hoogte op de Nieuws pagina!
